X-Particleを使ったシミュレーション

今回はX-Particlesでシミュレーションを行ってみましょう。X-Particlesで行えるシミュレーションはいくつか種類があり、そのいずれも物理演算を行ってエミッタを動かします。シミュレーションできるものは下記のXつです。
・液体
・炎・煙(気体)
・布
・剛体・軟体
今回はこの中で使用頻度が高いと思われる液体シミュレーションの実施方法を簡単にまとめていきたいと思います。

流体シミュレーションの実施

前回行ったエミッタが放出できるまでの手順を行います。
※「簡単な使い方」章を参照

C4DでX-Particles ( INSYDIUM Fused )を使ってみよう

X-Particles って何? CINEMA 4Dにはx-particlesという超強力なプラグインが存在し、2021年7月にx-particlesに加え、レンダラーであるCycles4Dを始...

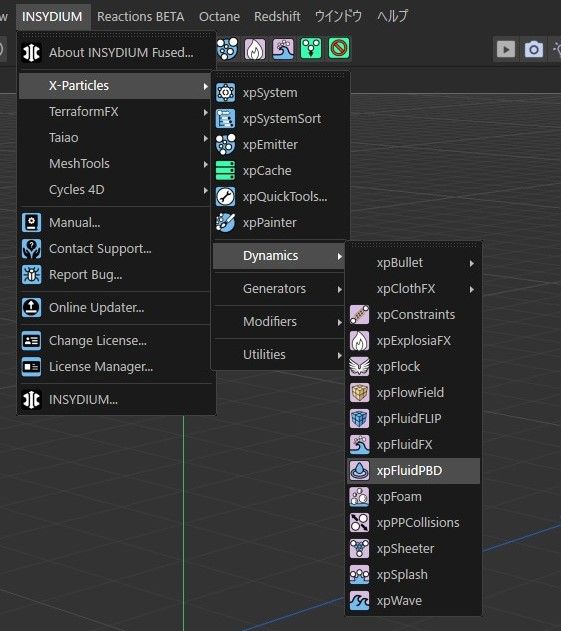

次に流体の挙動を持たせるダイナミクスを追加します。
xpFluidPBD

この状態で再生するとエミッターが下に流れていきますが、流体っぽい動きかどうかはわかりません。そこで衝突する壁を作ります。今回は球の中で流体が流れるようにしたいので、球を作成します。

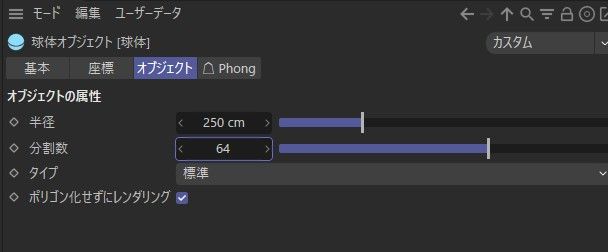

プリミティブの球体を配置し、少し大きくします。面が多いほうが仕上がりが麗なので球体の分割数を増やします。

次にこの球体に、コリジョン(衝突)の設定を行います。

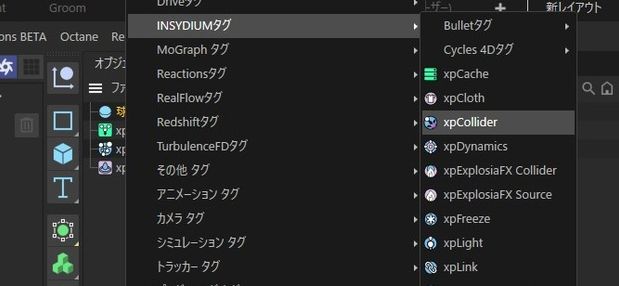

右クリックして、INSYDIUMタグ>xpColiderタグを追加

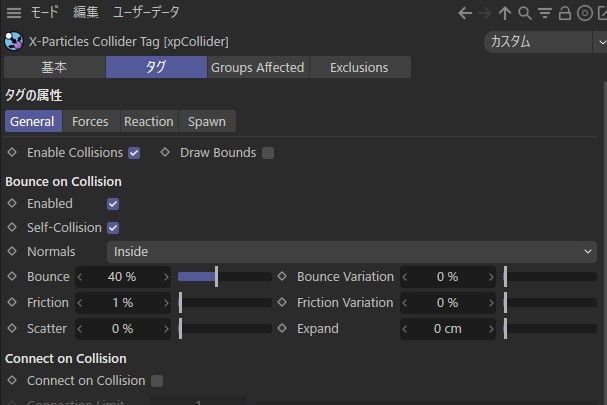

コリジョンは設定を変更して、内側面に衝突判定がつくようにします。
[Nomals]を[Inside]にします

これで流体が流れるようになりました。
ただ、流れるだけでも良いのですが、乱流というか乱れを加えることでリアルっぽさが増しますので、
モディファイヤ xpTurbulenceを追加します。

再生して動きを確認します。

これがシミュレーションの基本操作になります。
X-Particlesには粒子の動きに影響を与えるフォース(モディファイヤ)が数多く用意されています。簡単に追加するだけで動きを制御できるものから、スプラインやオブジェクトを使用して細かく制御できるものまで、幅広くあり、それらを組み合わせていくことで、イメージした動きを表現することができます。
全てが用意されていますので、あとはこれらに慣れていくだけです。完全に理解することが難しいですが、慣れていくことが一番の最適解だと思います。
