X-Particlesのシミュレーションをレンダリングしよう


CINEMA 4DでX-Particlesを使ってみようという趣旨の3回目になります。前回は流体のシミュレーションを行いました。

C4DでX-Particles ( INSYDIUM Fused )を使ってみよう

X-Particles って何? CINEMA 4Dにはx-particlesという超強力なプラグインが存在し、2021年7月にx-particlesに加え、レンダラーであるCycles4Dを始...


X-Particleで流体シミュレーションをしてみよう

X-Particleを使ったシミュレーション 今回はX-Particlesでシミュレーションを行ってみましょう。X-Particlesで行えるシミュレーションはいくつか種類があり、そのいずれも物...


今回は、そのシミュレーション結果をレンダリングしてみましょう。

パーティクルのレンダリング

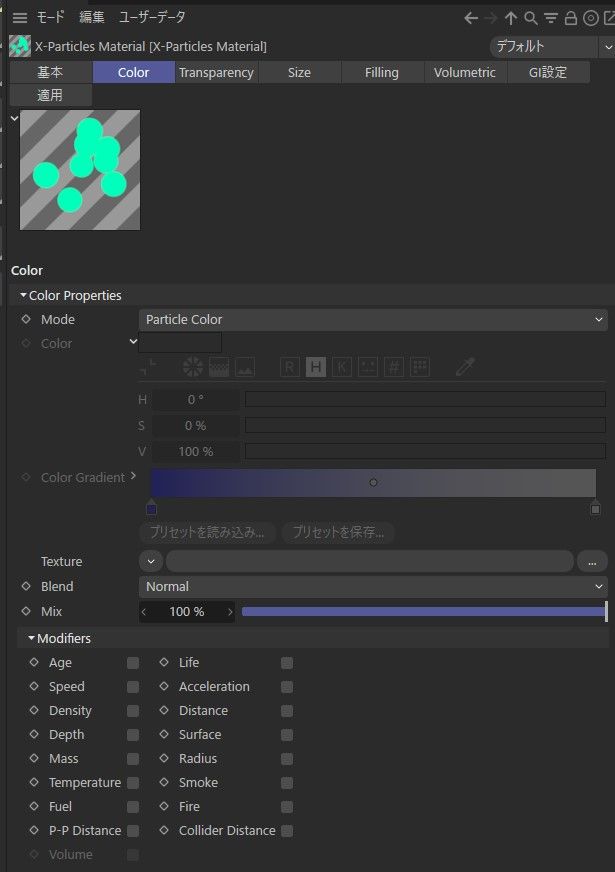

まず前々回のお話で少し触れた方法です。X-Particlesのマテリアルを作成します。
作成したマテリアルをxpEmitterに適用します。
このマテリアルは、デフォルトではエミッターの色で描画します。

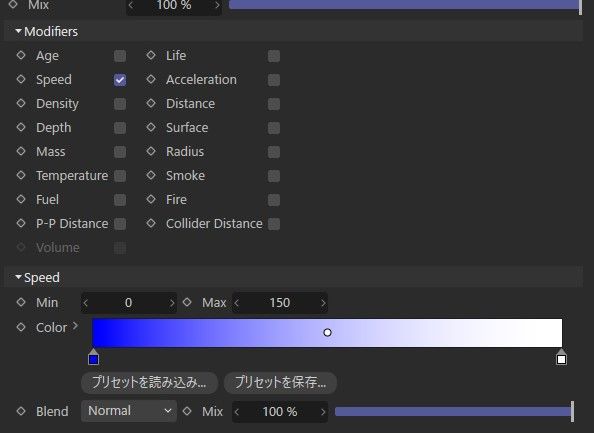

色に関しては、Modifiersで生成後の時間、速度といったパラメータに応じて色を変えることができます。

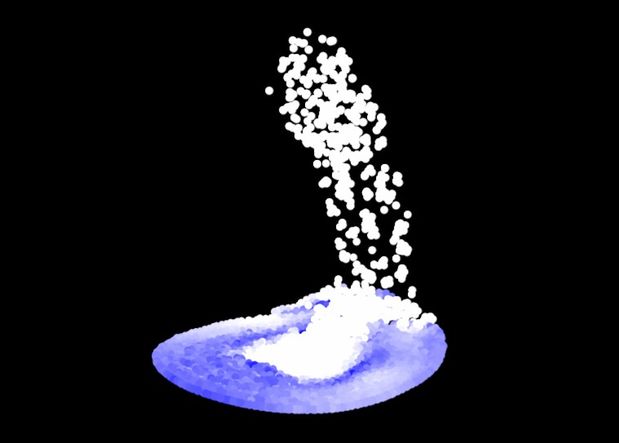

スピードで色を変えるように設定した場合、こんな描画になります。

Redshiftの場合

レンダラーをREDSHIFTにする場合は、xpEmitterにRS Objectタグを追加します。

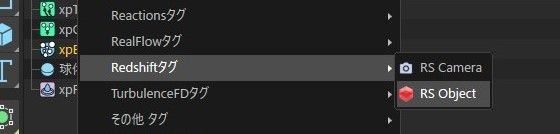

オブジェクト右クリック > Redshiftタグ > RS Object

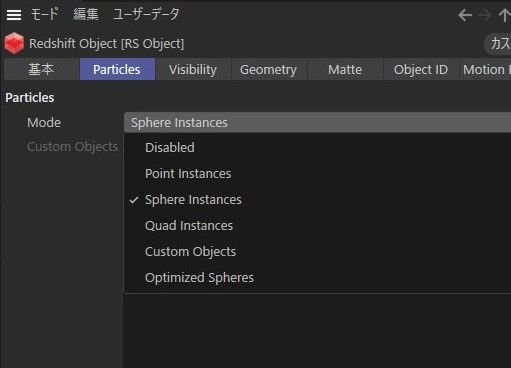

ParticlesタブのModeをで描画するタイプを選択できます。

【3DCGクリエイター必見】人気企業であなたの3DCG技術を活かしませんか?

PR:映像業界の転職ならVookキャリア

メッシュを作成してレンダリング

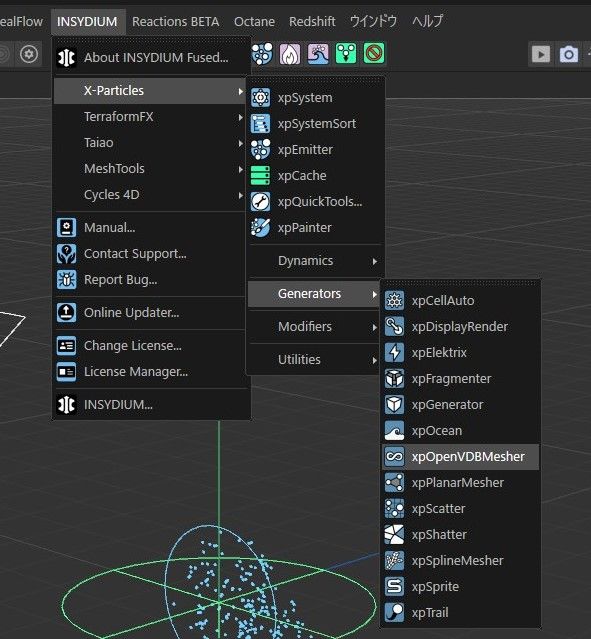

メッシュを生成するジェネレータを追加します。
INSYDIUM > X-Particles > Generatord > xpOpenVDBMesher

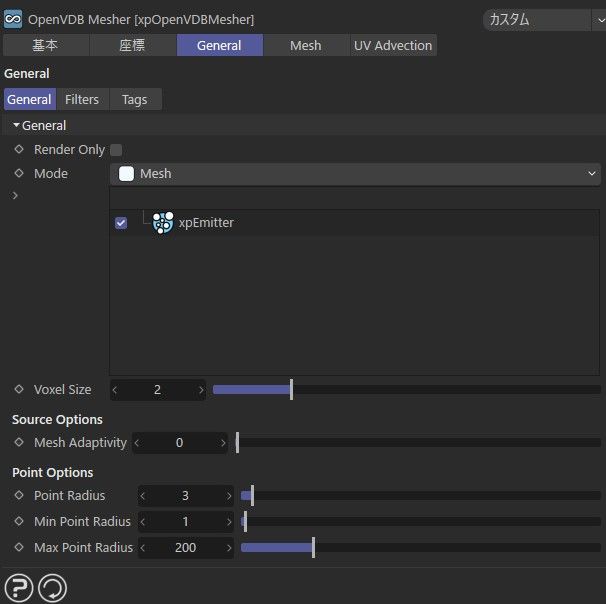

ここにエミッターを追加(ドラック&ドロップ)します

これでエミッターに対してメッシュが生成されるようになりました。

けれど、このままでは流体という印象ではありませんので、少し設定を変更していきます。
まず、エミッターの数を増やします。

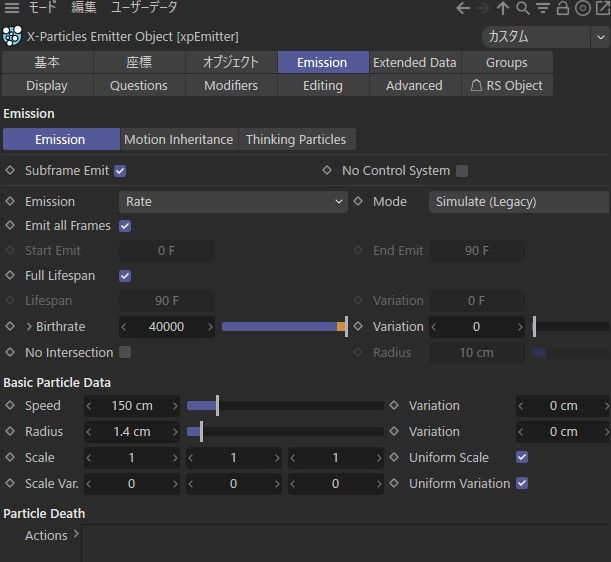

xpEmitterの設定を変更
Emissionタブ > Emission > Birthrate

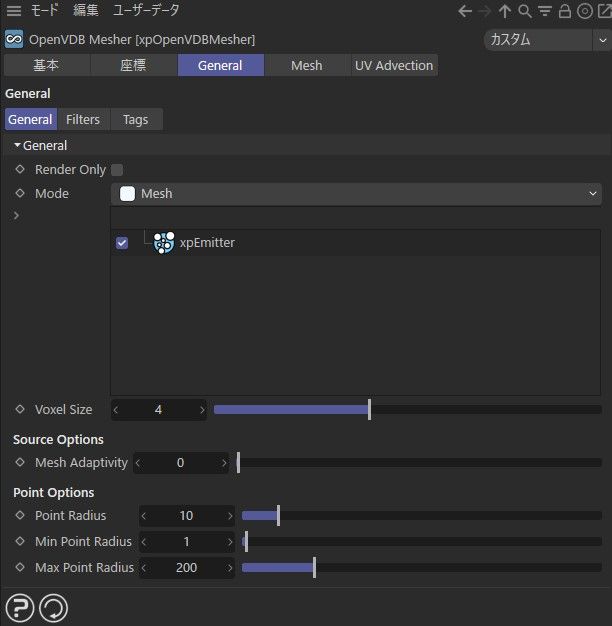

xpOpenVDBMesherの設定も変更します。

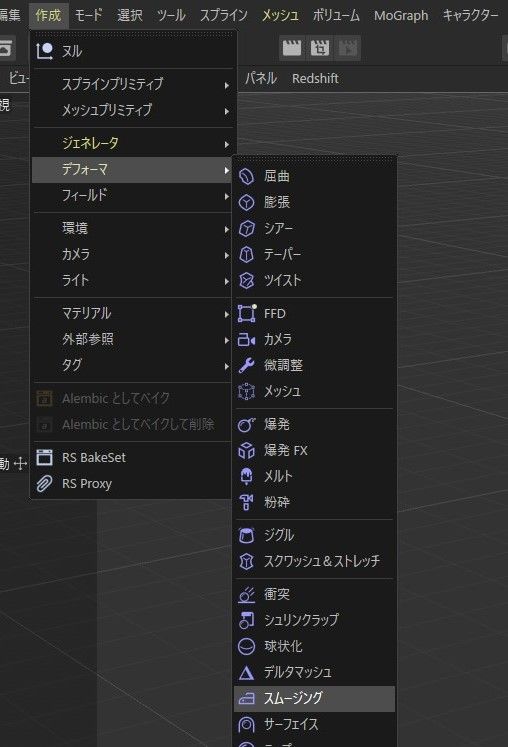

出来上がったメッシュが荒いので、スムーズデフォーマを適用します。

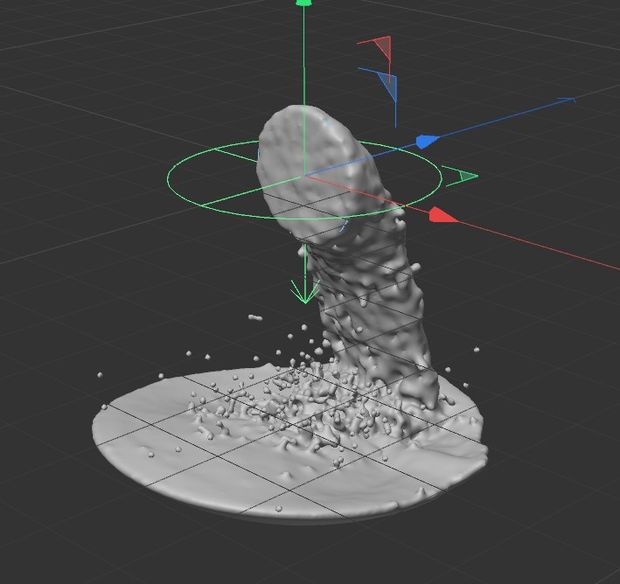

こんな結果になります。

最後に

以上がX-Particlesの結果をレンダリングで表示させる方法の第一歩になります。他にもいろんな方法がありますが、まずは簡単な方法に慣れてから描画のクオリティや表現の幅を広げていくと良いと思います。

うちのサイトでもいくつかの方法を紹介していますので、興味のある方は御覧ください。
https://physical-i.jp/cg/x-particles_xpskinner_xpopenvdbmesher/
